Опис

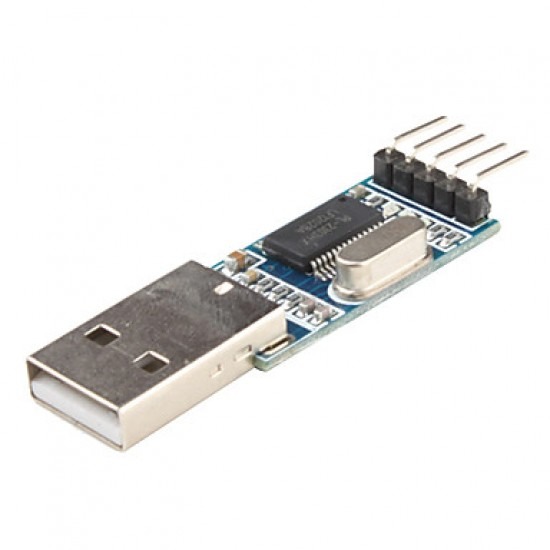

USB-TTL перетворювач – виконаний на мікросхемі PL2303, що служить для підключення мікроконтролерів до ПК, через порт UART.
Мікросхема PL2303 створює на ПК віртуальний COM-порт.
Конвертер використовується для програмування мікросхем та мікроконтролерів, що підтримують рівні сигналів TTL (0 – 5 В).
Застосовується для прошивки різних пристроїв yf мікроконтролерах.
USB PL2303 – RS232 TTL конвертер має два інтерфейси для підключення до комп’ютера та для підключення програмованих пристроїв: для підключення пристрою до комп’ютера використовується стандартний USB інтерфейс;
Позначення контактів:
3.3V – живлення пристроїв із рівнем сигналу TTL 3,3 В
5.0V – живлення пристроїв із рівнем сигналу TTL 5 В
RXD – прийом даних
TXD – передача даних
GND – спільний контакт
Живлення конвертера здійснюється від USB порту комп’ютера напругою 5 В
