Опис

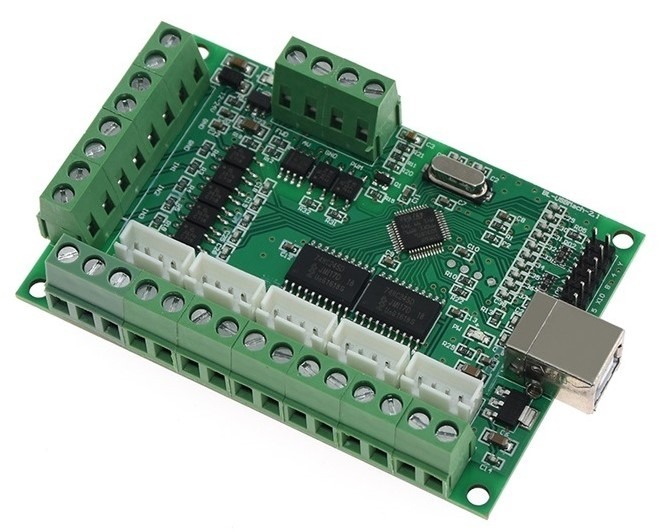

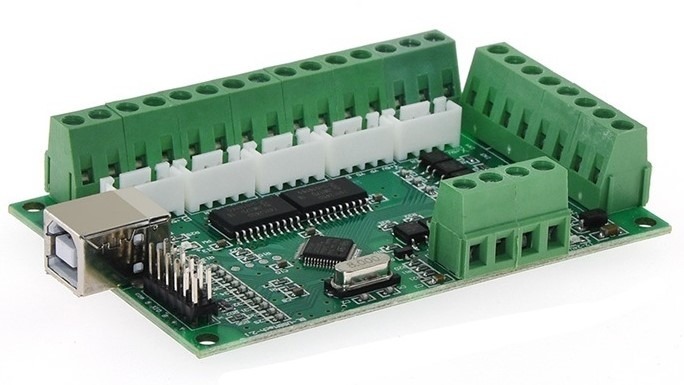

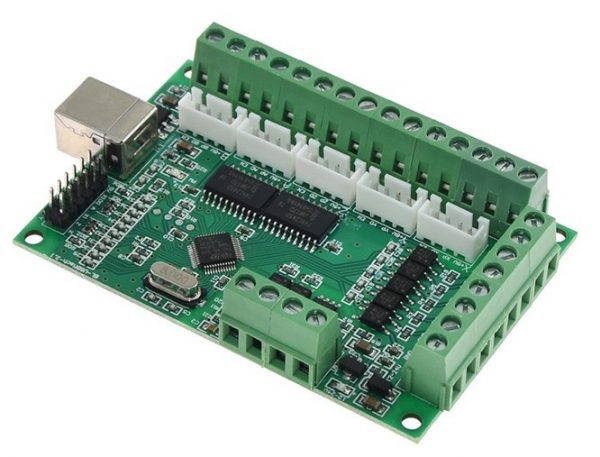

MACH3 v2.0 плата управління ЧПУ на 5 осей
Управління до 5 осей (крокових двигунів) одночасно;
Діапазон вхідної напруги від 12 до 24В;
Підтримка всіх версій MACH3, включаючи найновіші версії;
Підтримує Windows XP, Win7, Win8, Win10, підтримка 64-бітної системи, лептопи, планшети і т.д.;
Всі вхідні сигнали для підключення кнопки аварійного зупинки (Emergensy Stop або E-Stop), кінцевих датчиків, нульових датчиків оптоізольовані. На входи можна підключати як механічний кінцевик типу “мікрики”, так і індукційні датчики (нормально відкриті NPN типу LJ12A3-4-Z/BX );
- Всі аналогові виходи 0-10В оптоізольовані та через них можна підключати аналоговий вхід інвертера 0-10В для керування швидкістю шпинделя;
ШІМ вихід (5В) для керування шпинделем через ШІМ вхід;
4 вихідні порти (5В) для підключення оптоізольованого релейного модуля, водяного охолодження, генератора туману і т.д.;
Максимальна частота 100Кгц на кожну вісь зі схемами підключення як із загальним мінусом, так і із загальним плюсом та вхідним рівнем сигналів 5В для підключення драйверів крокових двигунів та серводвигунів з оптоізолітрованими входами (STEP (крок) + DIR (напрямок));
Розмір 90мм*60мм;Комплектація:
-Контролер;
-USB-кабель 1,5 м;
Посилання на драйвер та ПЗ
