Опис

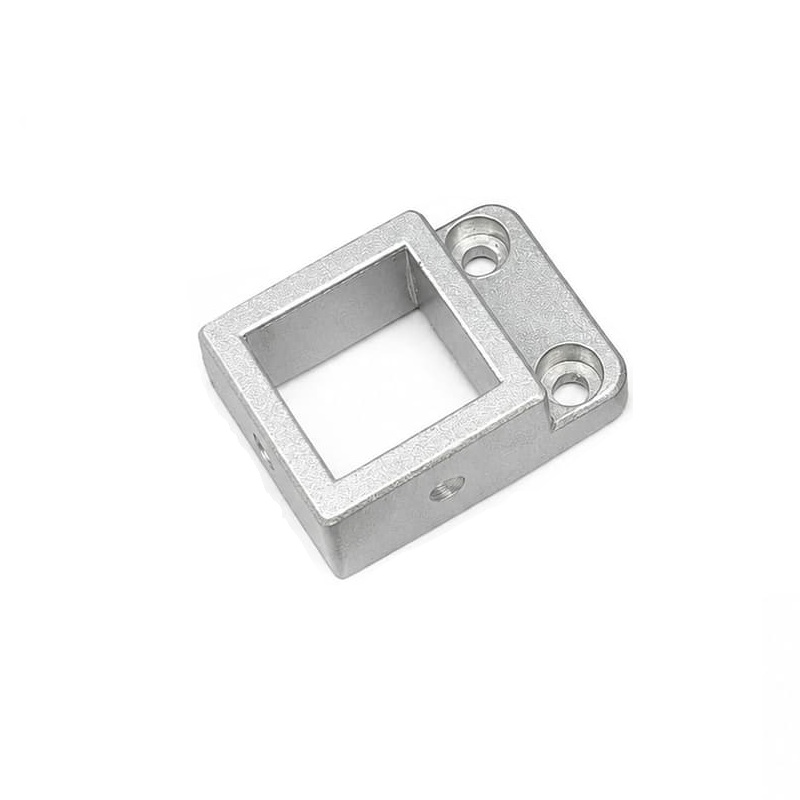

Фланцевий односторонній тримач — кріпильний елемент для вертикального монтажу
алюмінієвого верстатного профілю серії 4040. Збільшений розмір і діаметр монтажних
отворів ⌀8.5 мм розраховані на важчі навантаження — підходить для масивних промислових
конструкцій де потрібна надійна вертикальна фіксація профілю.
Односторонній варіант — монтажні отвори з одного боку, оптимальний для кутового
та крайового розміщення. Для симетричного монтажу посередині конструкції розгляньте
двосторонній варіант.
Сумісність профілів
Тримач розроблений для профілю серії 4040. Завдяки двом монтажним отворам з кожного
боку він також підходить для кріплення до двопазних профілів 4080 та 8080 —
отвори тримача збігаються з двома пазами такого профілю, забезпечуючи надійну фіксацію
без адаптерів.
Де використовується

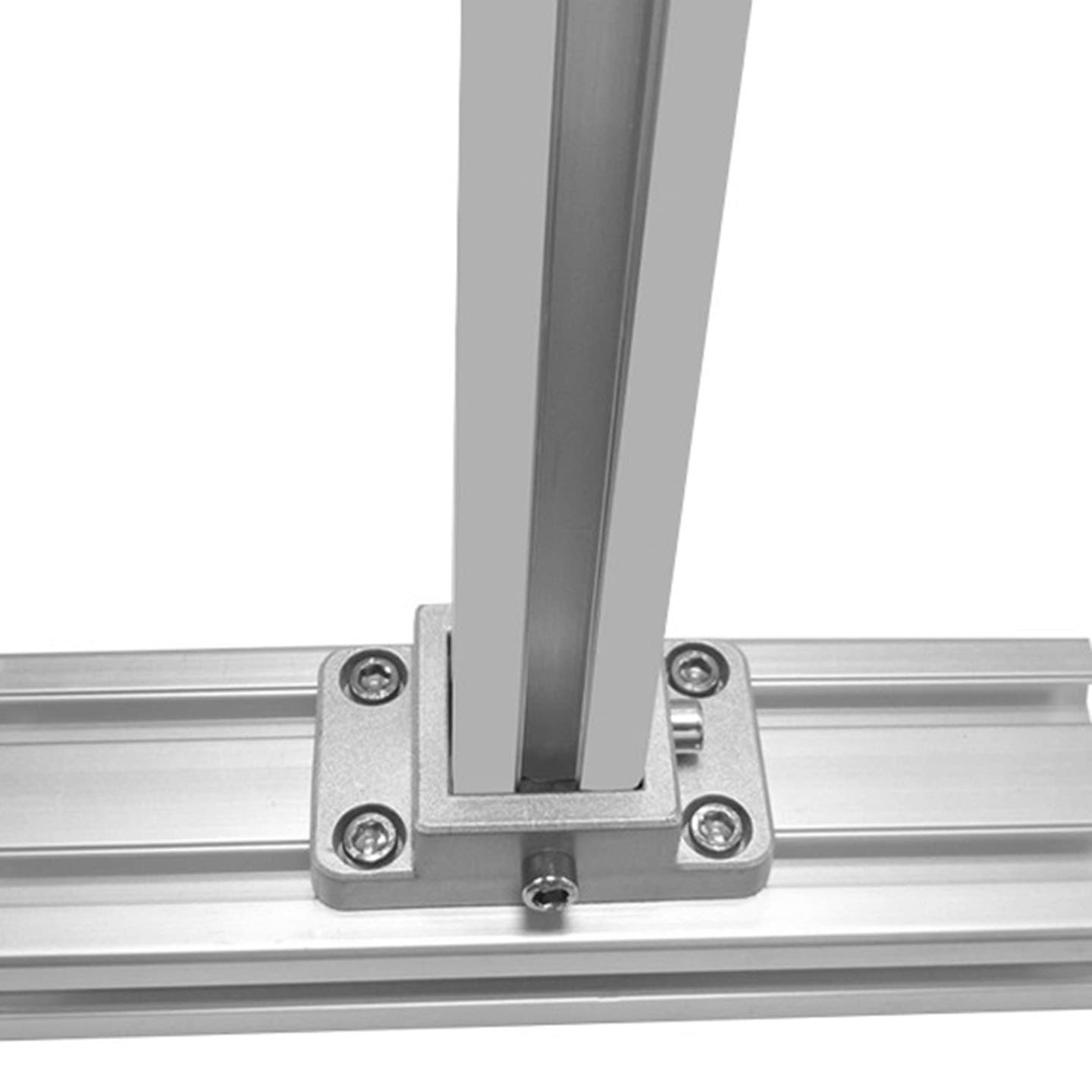

- Вертикальний монтаж профілю 4040 на підлозі, стіні або робочому столі
- Кріплення до двопазних профілів 4080 та 8080

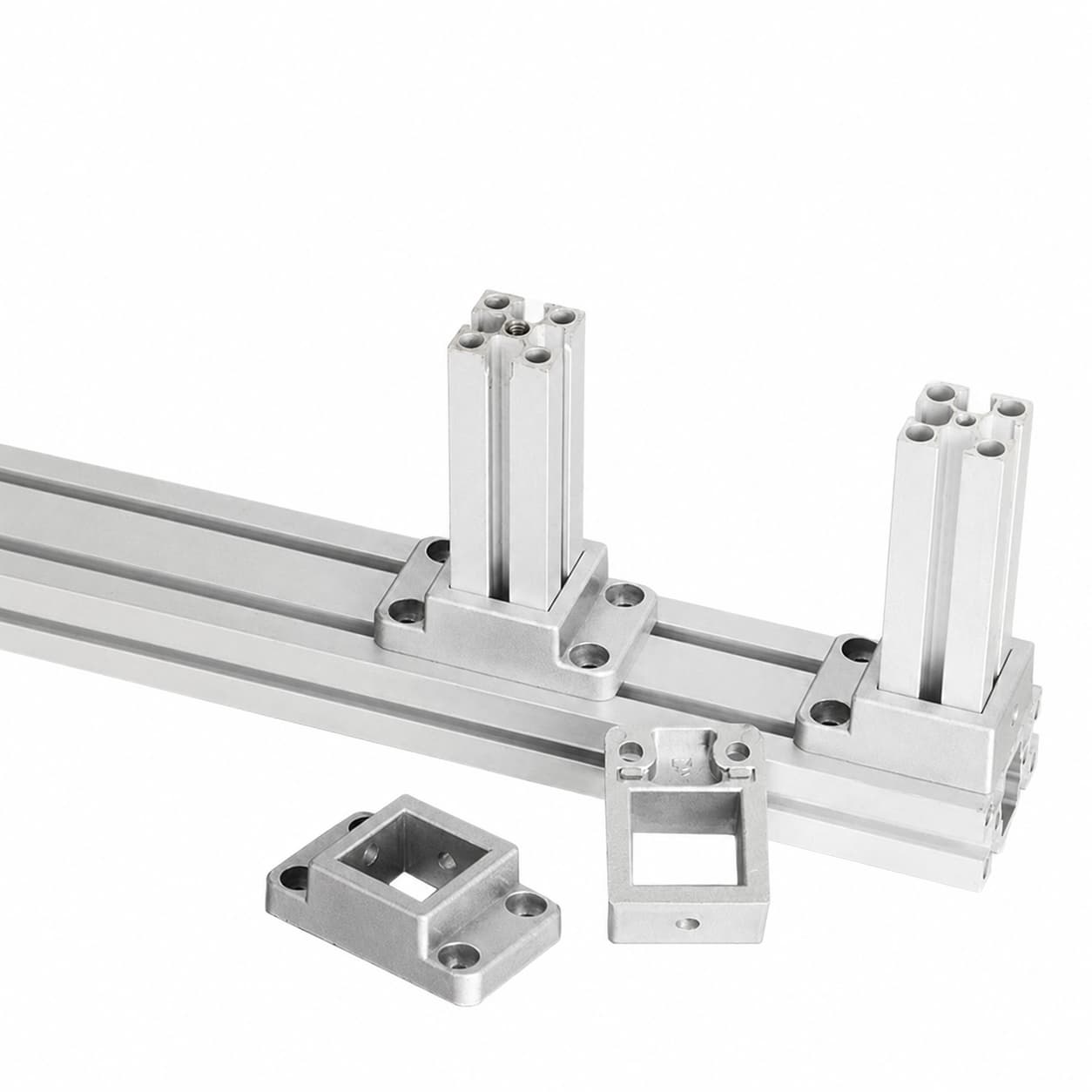

- Побудова несучих стійок і вертикальних опор для важких промислових конструкцій
- Кріплення профілю у кутах і на краях масивних рам ЧПУ верстатів
Характеристики
- Матеріал: алюмінієвий сплав, покриття — пісочний напил
- Тип: односторонній
- Сумісні профілі: 4040, 4080, 8080
- Розміри: 79.5×60 мм
- Центральний отвір: 40.2×40.2 мм
- Монтажні отвори: 4×⌀8.5 мм (зенкові)
- Товщина основи: 13 мм
Також доступно
Двосторонній для 4040
Односторонній для 2020
Односторонній для 3030
